挤出式沸石分子筛蜂窝催化剂及其制备方法

2020-07-06 09:19:08

次

沸石蜂窝分子筛

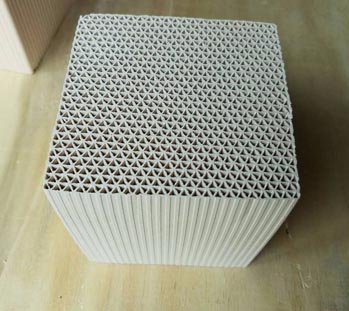

1.挤出式沸石分子筛蜂窝催化剂及其制备方法，其特征在于具体步骤如下：

（1）泥坯的制备将粘土、分子筛、莫来石纤维、纤维素、高温粘结剂、润滑剂、增塑剂和水等按照一定质量比放入混泥机中进行混炼捏泥4~8h，得到泥坯；将泥坯放入真空练泥机中进行炼泥1~4h，取出用保鲜膜包住，放入阴凉潮湿的空气中进行陈腐20~24h，制得泥坯；

（2）蜂窝陶瓷体定型将经过陈腐的泥坯放入挤出成型机中进行挤出，挤出压力为23Mpa，用钼丝切割成蜂窝陶瓷湿坯体；坯体挤出后迅速放入微波加热条件下，于95℃~115℃条件下进行定型干燥处理、端面加工），于550～580℃条件下煅烧3～5h

（3）蜂窝催化剂的制备

a. 将一定质量的铜盐，铁盐，金属助剂盐及氨基甲酸铵溶于去离子水中，搅拌溶解得到活性液；b.将

（2）中定型后的蜂窝陶瓷体悬置于活性液中，45～60℃，浸渍5～10min后取出，用吹扫气体吹走表面残留液，置于烘箱85～110℃烘干，如此反复，可进行多次浸渍，最后在450℃～530℃煅烧1～3h，即得到蜂窝催化剂成品。
